氣動扭力扳手 - UG系列 return 回上頁

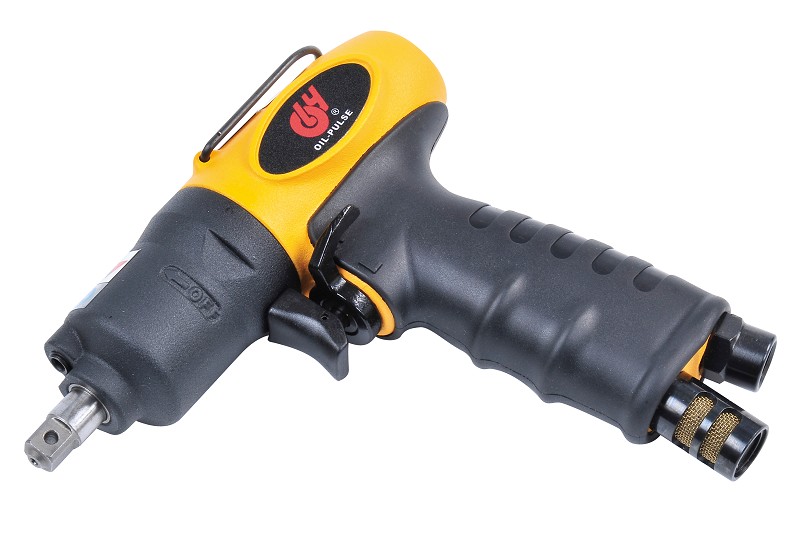

UG 系列 - 失速式氣動油壓脈衝扭力扳手 / NON & Shot off Assembly Tools

● 按壓槓桿啟動。

● 適用行業:汽車、摩托車、自行車、家電、電子、儀器儀表、醫療、健身器材、其他。

● 當負載到達預先設定的扭力值,扳手繼續作動但自動脫開打滑(SLIP)。


相關文件





扭 力 範 圍 : 10~130 N.m
頭 部 規 格 : 方榫

扭 力 精 度 :
扭 力 範 圍 : N.m , Ft.lbs



敬告使用者:
如果想使用氣動扭力扳手、起子,需要有穩定的氣壓來源及充足的流量,這對於氣動工具的使用是必備的條件,對於取得工作中的最大扭力和精確度有相當大的關係。
一般建議,主要氣壓管路壓力為 7.5或是 6.5 Kgf/cm2;銜接的副氣壓管建議最好使用 5/16"( 8 mm) 或是 3/8"( 10 mm)的管徑,前面必須裝設氣壓調整器(建議最好是加裝三點組合組 註1),將壓力穩定於 6 或是5.5 Kgf/cm2,部分低壓機種可使用至 4 Kgf/cm2 的氣壓。
選擇氣動工具,一般使用範圍以不超過最大扭力的 80 % 為上限,若是長期要使用最大扭力,請更換大一號的氣動工具,長時的使用會使彈簧過度壓縮,進而產生疲乏需要更換零件。
調整扭力時,需配合工作上的氣壓,重複調整扭力調整環,在試驗機上進行測試,直到讀取正確扭力。

請回答下列問題,以方便我們幫您挑選適合的產品
1. 廠內空氣壓縮機目前馬力為 HP ( 1 HP = 0.746 KW)
2. 作業廠所目前:靜壓力 Kgf/cm2;動壓力 Kgf/cm2
3. 作業廠所分流管線: 直徑 □ 5/16”(8mm)、□ 3/8”(10mm)、□ 1/2”(13mm) 、□ 3/4”(19mm)
4. 是否有使用三點組合:□ 有、□ 無
5. 螺栓直徑 mm、螺母對邊直徑 mm
6. 螺栓材質
請在上方打勾
種類 普通螺絲 STANDARD T SERIES 高強力螺絲 1.8 T T SERIES 高強力螺絲 摩擦接合用 2.4T T SERIES 黃銅 0.5T T SERIES
強度區分 JIS B 1051 4.6 ~ 6.6 8.8 ~ 12.9 10.9 ~12.9 -
材質 SS、SC SCr、SNC、SCM SCr、SNC、 SCM、SNCM CR、CB、AB
用途 一般 車輛、製造業 建築業 電子製品

4. 工件緊固扭力 □ 硬式扭力(註2) N.m、 Kgf.cm、lbf.ft、lbf.in
□ 軟式扭力(註3) N.m、 Kgf.cm、lbf.ft、lbf.in

註1. 壓縮空氣經三點組合通常稱"FRL" set
1) 過濾 "F" Filtration - 過濾壓縮空氣中的冷凝水
2) 調壓 "R" Regulation -有個減壓閥旋鈕,可將壓縮空氣減壓固定壓力輸出使用。
3) 潤滑 "L" Lubricant - 加裝潤滑油,可以潤滑您的氣動工具,減少生鏽損壞的機會。
註2. 硬式扭力為螺栓直接緊固,50%扭力之後達100%時,不超過30°。。
註3. 軟式扭力為螺栓上有軟接合物;如彈簧墊



標準配備

選購配件


UG系列頭部為方榫

產品型號
Model

容量
Capacity
(Nominal Bolt Size)

扭力範圍
Torque Range

空載轉數
Free
Speed

方榫 Sq.
Drive or Hex. Size

耗氣量
Air
Consumption

長度
Length

重量
Weight

0.6 Mpa

0.4 Mpa

mm

in

N.m

Ft.lbs

N.m

Ft.lbs

r.p.m

in

m³/min

mm

Kg

UG-20

M5~M6

3/16~1/4

10~20

7.4~14.8

8~14

5.9~10.3

7500

3/8

5/16

168

1.1

UG-28

M5~M6

3/16~1/4

16~28

11.8~14.8

12~20

8.9~14.8

7000

3/8

5/16

167

1.0

UG-35

M6~M8

1/4~5/16

20~35

14.8~25.9

16~26

11.8~19.2

6500

3/8

5/16

167

1.0

UG-45

M8~M10

5/16~3/8

30~45

22.2~33.3

22~36

16.3~26.6

6000

3/8

3/8

173

1.4

UG-55

M10~M12

3/8~1/2

30~55

22.2~40.7

5800

1/2

3/8

180

1.9

UG-65

M10~M12

3/8~1/2

40~65

29.6~48.1

4600

1/2

3/8

186

2.0

UG-80

M12

1/2

45~80

33.3~59.2

5500

1/2

3/8

191

2.4

UG-130

M12~M14

1/2~9/16

100~130

74~96.2

3400

1/2

3/8

220

3.1
