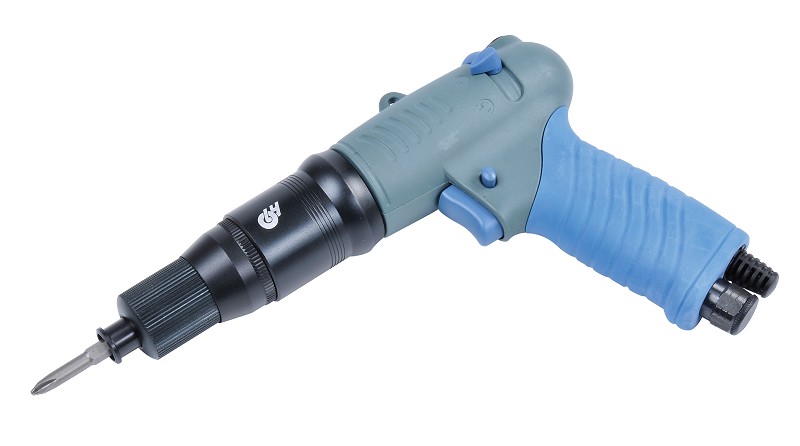

G 系列 - 斷氣槍型氣動扭力起子 / Shot off Assembly Tools

● 按壓槓桿啟動。

● 主要用於電氣電子和儀器組裝作業。

● 當負載到達預先設定的扭力值，一次跳脫，低誤差扭力精度 ± 3 %。

相關文件

扭 力 範 圍 : 3.0~180 kgf-cm
頭 部 規 格 :
扭 力 精 度 : ±3%
扭 力 範 圍 : kgf-cm , N.m , lbf.in

敬告使用者：
如果想使用氣動扭力扳手、起子，需要有穩定的氣壓來源及充足的流量，這對於氣動工具的使用是必備的條件，對於取得工作中的最大扭力和精確度有相當大的關係。
一般建議，主要氣壓管路壓力為 7.5或是 6.5 Kgf/cm2；銜接的副氣壓管建議最好使用 5/16"( 8 mm) 或是 3/8"( 10 mm)的管徑，前面必須裝設氣壓調整器(建議最好是加裝三點組合組 註1)，將壓力穩定於 6 或是5.5 Kgf/cm2，部分低壓機種可使用至 4 Kgf/cm2 的氣壓。
選擇氣動工具，一般使用範圍以不超過最大扭力的 80 % 為上限，若是長期要使用最大扭力，請更換大一號的氣動工具，長時的使用會使彈簧過度壓縮，進而產生疲乏需要更換零件。
調整扭力時，需配合工作上的氣壓，重複調整扭力調整環，在試驗機上進行測試，直到讀取正確扭力。

請回答下列問題，以方便我們幫您挑選適合的產品
1. 廠內空氣壓縮機目前馬力為 HP ( 1 HP = 0.746 KW)
2. 作業廠所目前：靜壓力 Kgf/cm2；動壓力 Kgf/cm2
3. 作業廠所分流管線： 直徑 □ 5/16”(8mm)、□ 3/8”(10mm)、□ 1/2”(13mm) 、□ 3/4”(19mm)
4. 是否有使用三點組合：□ 有、□ 無
5. 螺栓直徑 mm、螺母對邊直徑 mm
6. 螺栓材質
種類 普通螺絲 STANDARD T SERIES 高強力螺絲 1.8 T T SERIES 高強力螺絲 摩擦接合用 2.4T T SERIES 黃銅 0.5T T SERIES
強度區分 JIS B 1051 4.6 ~ 6.6 8.8 ~ 12.9 10.9 ~12.9 －
材質 SS、SC SCr、SNC、SCM SCr、SNC、 SCM、SNCM CR、CB、AB
用途 一般 車輛、製造業 建築業 電子製品
7. 工件緊固扭力 □ 硬式扭力(註2) N.m、 Kgf.cm、lbf.ft、lbf.in
□ 軟式扭力(註3) N.m、 Kgf.cm、lbf.ft、lbf.in

註1. 壓縮空氣經三點組合通常稱"FRL" set
1) 過濾 "F" Filtration - 過濾壓縮空氣中的冷凝水
2) 調壓 "R" Regulation -有個減壓閥旋鈕，可將壓縮空氣減壓固定壓力輸出使用。
3) 潤滑 "L" Lubricant - 加裝潤滑油，可以潤滑您的氣動工具，減少生鏽損壞的機會。
註2. 硬式扭力為螺栓直接緊固，50％扭力之後達100％時，不超過30°。。
註3. 軟式扭力為螺栓上有軟接合物；如彈簧墊
