氣動扭力起子-AFAM

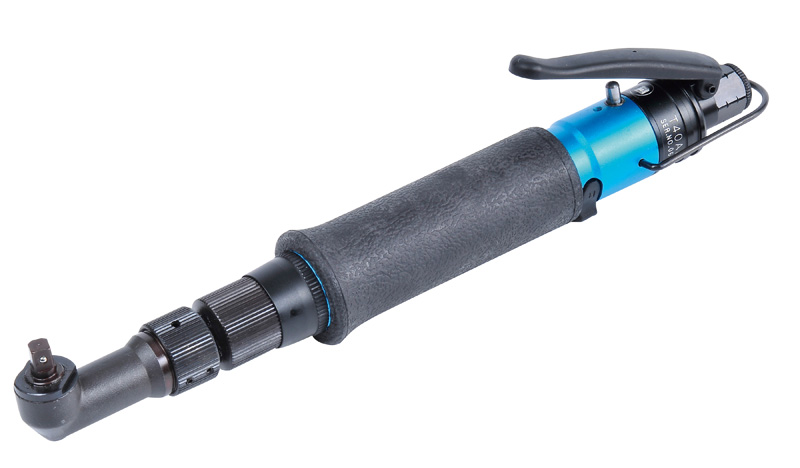

AF & AM 系列 - 斷氣式彎角氣動扭力起子 / Shot off Assembly Tools

● 按壓槓桿啟動。

● 主要用於電氣電子和儀器組裝作業。

● 當負載到達預先設定的扭力值，一次跳脫，低誤差扭力精度 ± 3 %。

相關文件

扭力範圍 : 0.5~170 kgf-cm
頭部規格 : AF系列為1/4" F/H內六角起子頭
AM系列為1/4方榫
扭力精度 : ±3%
扭力範圍 : kgf-cm , N.m , lbf.in
應用範圍 : 電器組裝、電子組裝、儀器組裝...等。

※90°彎角頭部 : 栓槽型介面的設計，有多頭的位置，讓難於進行栓緊作業的空間，都可得到最舒適的節氣操作。

※黃油嘴 : 可定期潤滑90°角的頭支傘形齒輪組。

※扭力調整 : 可從工具外部調整扭力，量規顯示1、2、3讓您依需要的扭力來調整。(調整扭力時請切斷氣源)

※正/逆選擇器 : 讓操作人員容易做正/逆轉的調整。

※氣動馬達 : 強力而輕量的設計，強力的特性是產生之扭力足於應用在軟性結合和一般之扭力。輕量的特性是減少馬達慣性和在硬性結合作業時產生精確的扭力動作。同時馬達是簡易保養的設計。

※後部排氣 : 操作時的噪音值至少低於80dBA。

標準配備

選購配件


產品型號 Model	空載轉數 Free Speed	重量 Weight	全長 O.A.L	外徑 Dia.	空氣壓力 Air hose bore		耗氣量 Air Consumption	扭力範圍 Torque range			應用模式 Available screw shank (mm)
產品型號 Model	r.p.m	g	mm	mm	6 kg/cm² mm	5 kg/cm² mm	m³/min	kgf.cm	N.m	lbf.in	機械螺釘 Machine Screw Ø	自攻螺釘 Tapping Screw Ø
A503F	1000	460	270	29	5.0	6.35	0.20	0.5~3.0	0.05~0.3	0.5~2.6	1.0~2.3	1.0~1.8
A0109F	1000	460	270	29	5.0	6.35	0.20	1.0~9.0	0.1~0.9	0.9~7.8	1.7~3.6	1.4~2.8
A0220F	2200	460	270	29	6.35	8.0	0.28	2.0~20	0.2~2.0	1.7~17.3	2.4~4.5	2.0~3.5
A0840F	800	460	270	29	8.0	9.5	0.28	8.0~40	0.8~4.0	6.0~34.7	3.1~6.0	2.8~4.9
A0750F	1800	460	270	29	9.5	12.7	0.30	7.0~50	0.7~5.0	6.0~43.4	3.1~6.0	2.8~4.9
A0855F	1400	790	335	37	9.5	12.7	0.55	8.0~55	0.8~5.5	7.0~47.7	3.6~6.3	2.8~5.0
A1070F	1000	790	335	37	9.5	12.7	0.55	10~70	1.7~7.0	8.6~60.7	3.8~6.6	2.0~5.4
A1595F	550	790	335	37	9.5	12.7	0.55	15~95	1.5~9.5	13~82.5	5.0~7.8	3.3~6.2
A25170F	300	820	335	37	9.5	12.7	0.60	25~170	2.5~17	22~147	5.0~9.0	4.0~7.0

AM系列頭部為1/4方榫
產品型號 Model	空載轉數 Free Speed	重量 Weight	全長 O.A.L	外徑 Dia.	空氣壓力 Air hose bore		耗氣量 Air Consumption	扭力範圍 Torque range			應用模式 Available screw shank (mm)
產品型號 Model	r.p.m	g	mm	mm	6 kg/cm² mm	5 kg/cm² mm	m³/min	kgf.cm	N.m	lbf.in	機械螺釘 Machine Screw Ø	自攻螺釘 Tapping Screw Ø
A503M	1000	490	270	29	5.0	6.35	0.20	0.5~3.0	0.05~0.3	0.5~2.6	1.0~2.3	1.0~1.8
A0109M	1000	490	270	29	5.0	6.35	0.20	1.0~9.0	0.1~0.9	0.9~7.8	1.7~3.6	1.4~2.8
A0220M	2200	490	270	29	6.35	8.0	0.28	2.0~20	0.2~2.0	1.7~17.3	2.4~4.5	2.0~3.5
A0840M	800	490	270	29	8.0	9.5	0.28	8.0~40	0.8~4.0	6.0~34.7	3.1~6.0	2.8~4.9
A0750M	1800	490	270	29	9.5	12.7	0.30	7.0~50	0.7~5.0	6.0~43.4	3.1~6.0	2.8~4.9
A0855M	1400	810	335	37	9.5	12.7	0.55	8.0~55	0.8~5.5	7.0~47.7	3.6~6.3	2.8~5.0
A1070M	1000	810	335	37	9.5	12.7	0.55	10~70	1.7~7.0	8.6~60.7	3.8~6.6	2.0~5.4
A1595M	550	810	335	37	9.5	12.7	0.55	15~95	1.5~9.5	13~82.5	5.0~7.8	3.3~6.2
A25170M	300	820	335	37	9.5	12.7	0.60	25~170	2.5~17	22~147	5.0~9.0	4.0~7.0
