液壓扭力扳手 - SRX系列 return 回上頁

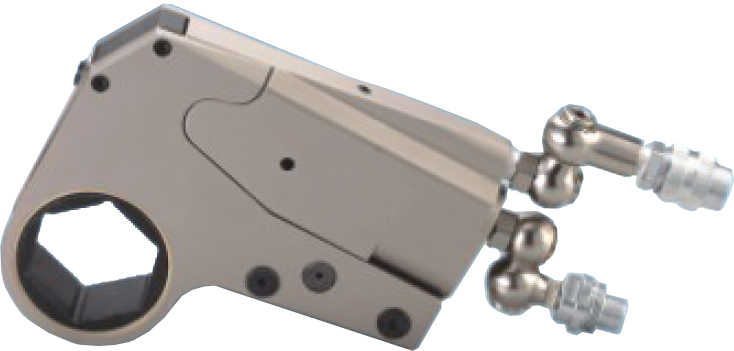

SRX 系列 -液壓扭力扳手

● SRX 系列-液壓扭力扳手是當今世界最快、最小、最輕和最耐用 的液壓扭力扳手。當螺栓空間狹小時,SRX系列液壓扭力扳手為此提供最簡單的解決 方案。只需簡單的把液壓扭力扳手配上相應的高強度套筒,通過液壓軟管與液壓泵連接, 然後按動遙控器,您就可以開始拆鎖螺栓了。

● SRX 系列液壓扳手以其獲得專利的一體化機身和 360 度任意位置反作用力臂技術, 能夠在各種不同的場合應用。用雷射刻印在防塵罩上的扭力表,防止操作人員因為 找不到說明書而耽誤工作。


相關文件





扭 力 範 圍 : 192~37,000 N.m
頭 部 規 格 :

扭 力 精 度 :
扭 力 範 圍 : N.m , Ft.lbs
應 用 範 圍 : 汽車、摩托車、自行車、家電、電子、儀器儀表、醫療、健身器材、其他。



敬告使用者:
如果想使用氣動扭力扳手、起子,需要有穩定的氣壓來源及充足的流量,這對於氣動工具的使用是必備的條件,對於取得工作中的最大扭力和精確度有相當大的關係。
一般建議,主要氣壓管路壓力為 7.5或是 6.5 Kgf/cm2;銜接的副氣壓管建議最好使用 5/16"( 8 mm) 或是 3/8"( 10 mm)的管徑,前面必須裝設氣壓調整器(建議最好是加裝三點組合組 註1),將壓力穩定於 6 或是5.5 Kgf/cm2,部分低壓機種可使用至 4 Kgf/cm2 的氣壓。
選擇氣動工具,一般使用範圍以不超過最大扭力的 80 % 為上限,若是長期要使用最大扭力,請更換大一號的氣動工具,長時的使用會使彈簧過度壓縮,進而產生疲乏需要更換零件。
調整扭力時,需配合工作上的氣壓,重複調整扭力調整環,在試驗機上進行測試,直到讀取正確扭力。

請回答下列問題,以方便我們幫您挑選適合的產品
1. 廠內空氣壓縮機目前馬力為 HP ( 1 HP = 0.746 KW)
2. 作業廠所目前:靜壓力 Kgf/cm2;動壓力 Kgf/cm2
3. 作業廠所分流管線: 直徑 □ 5/16”(8mm)、□ 3/8”(10mm)、□ 1/2”(13mm) 、□ 3/4”(19mm)
4. 是否有使用三點組合:□ 有、□ 無
5. 螺栓直徑 mm、螺母對邊直徑 mm
6. 螺栓材質
請在上方打勾
種類 普通螺絲 STANDARD T SERIES 高強力螺絲 1.8 T T SERIES 高強力螺絲 摩擦接合用 2.4T T SERIES 黃銅 0.5T T SERIES
強度區分 JIS B 1051 4.6 ~ 6.6 8.8 ~ 12.9 10.9 ~12.9 -
材質 SS、SC SCr、SNC、SCM SCr、SNC、 SCM、SNCM CR、CB、AB
用途 一般 車輛、製造業 建築業 電子製品

4. 工件緊固扭力 □ 硬式扭力(註2) N.m、 Kgf.cm、lbf.ft、lbf.in
□ 軟式扭力(註3) N.m、 Kgf.cm、lbf.ft、lbf.in

註1. 壓縮空氣經三點組合通常稱"FRL" set
1) 過濾 "F" Filtration - 過濾壓縮空氣中的冷凝水
2) 調壓 "R" Regulation -有個減壓閥旋鈕,可將壓縮空氣減壓固定壓力輸出使用。
3) 潤滑 "L" Lubricant - 加裝潤滑油,可以潤滑您的氣動工具,減少生鏽損壞的機會。
註2. 硬式扭力為螺栓直接緊固,50%扭力之後達100%時,不超過30°。。
註3. 軟式扭力為螺栓上有軟接合物;如彈簧墊



標準配備

選購配件


SRT_01

SRT_02
