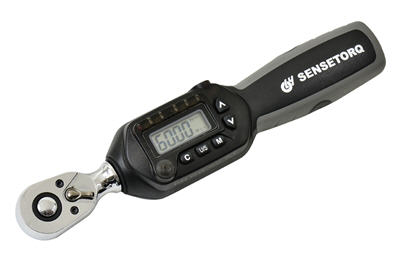

扭力扳手 電子式 棘輪型 可輸出資料 - CF4R系列

● 短握把設計，適合較小個空間使用。

● 多功能簡易操作：扭力值設置、多種扭力單位選擇Nm、lb.in、lb.ft、kgf.cm。

● 操作模式(最大峰值P &追隨T模式可選)；到達預設扭力，有燈號配合蜂鳴器警示。

● 精度: 標準型: ± 1% 滿負載的20% -100% 之內。

相關文件

扭 力 範 圍 : 0.3~135 N.m
頭 部 規 格 : 棘輪頭
扭 力 精 度 : 標準型: ± 1% 滿負載的20% -100% 之內。
應 用 範 圍 :

扭力扳手的用法

（ 1 ）所選用的扭力扳手的開口尺寸必須與螺栓或螺母的尺寸相符合，扳手開口過大易滑脫並損傷螺件的六角，在進口汽車維修中，應注意扳手公英制的選擇；各類扳手的選用原則，一般優先選用套筒扳手，其次為梅花扳手，再次為開口扳手，最後選活動扳手。
（ 2 ）為防止扳手損壞和滑脫，應使拉力作用在開口較厚的一邊，這一點對受力較大的活動扳手尤其應該注意，以防開口出現 “ 八 ” 字形，損壞螺母和扳手。
（ 3 ）扭力扳手是按人手的力量來設計的，遇到較緊的螺紋件時，不能用錘擊打扳手；除套筒扳手外，其它扳手都不能套裝加力杆，以防損壞扳手或螺紋連接件
（ 4 ）扭力扳手使用時，當聽到“啪”的一聲時，此時是最合適的
注：
1.用途:扭力扳手為旋轉螺栓或螺帽的工具。
2.用法:扭力扳手扳轉時應該使用拉力，推轉扳手極易發生危險。
3.扭力扳可用於鬆緊螺栓，螺栓旋緊前應先將螺栓清潔並上潤滑油。
4.使用扭力扳手旋緊螺栓時應均勻使力，不得利用衝擊力。

預置式扭力扳手特點及用法
一、特點
　　 1、具有預設扭矩數值和聲響裝置。當緊固件的擰緊扭矩達到預設數值時，能自動發出訊號“卡嗒”（click）的一聲，同時伴有明顯的手感振動，提示完成工作。解除作用力後，扳手各相關零件能自動重定。
　　 2、可切換二種方向。撥轉棘輪轉向開關，扳手可逆時針加力。
　　 3、公、英制（N.m、lbf.ft）雙刻度線；手柄微分刻度線。讀數清晰、準確。
　　 4、合金鋼材料鍛制，堅固耐用，壽命長 。校準追溯至美國國家技術標準學會（NBS）。
　　 5、精確度符合 ISO 6789：1992. ASME B107.14 , GGG - W-686.± 4% 。
二、使用方法
　　 1、根據工件所需扭矩值要求，確定預設扭矩值。
　　 2、預設扭矩值時，將扳手手柄上的鎖定環下拉，同時轉動手柄，調節尺規主刻度線和微分刻度線數值至所需扭矩值。調節好後，鬆開鎖定環，手柄自動鎖定。
　　 3、在扳手方榫上裝上相應規格套筒，並套住緊固件，再在手柄上緩慢用力。施加外力時必須按標明的箭頭方向。當擰緊到發出信號“卡嗒”（click）的一聲（已達到預設扭矩值），停止加力。一次作業完畢。
　　 4、大規格扭矩扳手使用時，可外加接長套杆以便操作省力。
　　 5、如長期不用，調節尺規刻線退至扭矩最小數值處。
